Laporan FTTH



NAMA ANGGOTA :

ISMA WIDYASTUTI (19)

SALSA MEIDO V. (31)

Apa itu ftth ?

Jadi Fiber To The Home / biasa disingkat FTTH merupakan suatu jaringan akses yang menghubungkan antara penyedia layanan dengan peralatan yang ada di pelanggan atau Customer Premises Equipment (CPE) dengan memanfaatkan media transmisi jaringan fiber optik.

Perangkat ftth dan fungsinya

• OLT : (Optical Line Terminal) adalah jenis perangkat aktif yang merupakan sub sistem dari Optical Access Net- work yang berdasarkan terknologi Passive Optical Net- work, berfungsi sebagai antarmuka sental dengan jarin- gan yang dihubungkan ke satu atau lebih jaringan distri- busi optik.

• ODF : (Optical Distribution Frame)Perangkat berupa Rak atau frame yang memiliki beberapa fungsi, seperti tempat untuk splitter fiber optik yang di distribusikan ke beberapa ODC yang ada di beberapa area dan tempat melakukan pengukuran dan monitoring jaringan fiber optik.

• Feeder cables : Kabel Feeder merupakan salah satu jenis kabel telekomunikas yang fungsi dari kabel ini sebagai penghubung antara perangkat BTS dengan antena.

• ODC : (Optical Distribution Cabinet) adalah suatu ruang yang berbentuk kotak atau kubah (dome) yang terbuat dari material khusus yang berfungsi sebagai tempat instalasi sambungan jaringan optik single-mode, yang dapat berisi connector, maupun splitter dan dilengkapi ruang manajemen fiber dengan kapasitas tertentu.

• Kabel distribution : Kabel Distribusi merupakan kabel fiber optik yang di gunakan untuk mendistribusikan layanan ke area yang lebih kecil, biasanya kabel ini digunakan untuk menghubungakan layanan dari perangkat ODC ke ODP.

• ODP : (Optical Distribution Point) merupakan perangkat yang digunakan untuk mendistribusikan layanan ke sisi pelanggan.ODP berfungsi sebagai tempat instalasi sambungan jaringan optik single-mode terutama untuk menghubungkan kabel fiberoptik distribusi dan kabel drop.

• Dropp optic : adalah kabel yang menghubungkan Distribution Point dengan roset atau KTB (Kotak Terminal Batas) atau TB (Terminal Box)kabel drop optic berfungsi meneruskan sinyal optic dan ODP kerumah pelanggan.

• OTP : (Optical Termination Premises) / Roset merupakan perangkat pasif yang diletakkan di ru- mah pelanggan, yang menjadi titik terminasi akhir dari kabel indoor / dropcore fiber optik.

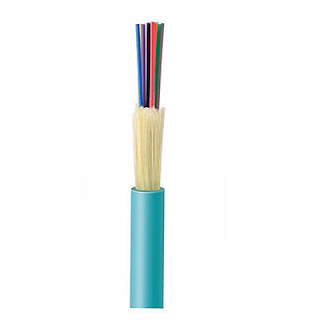

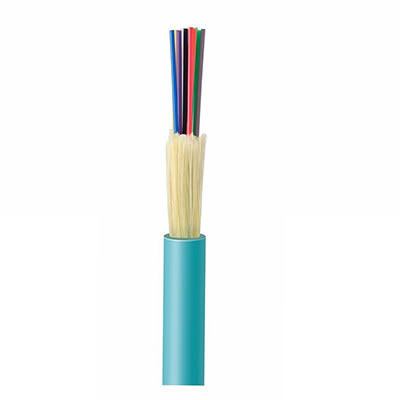

• Indor optic kabel : kabel Fiber Optik yang diinstalasi untuk dalam rumah, pada umumnya disebut juga patchcord, dimana kedua ujungnya sudah tersambung dengan konektor.

• Roset optic : digunakan sebagai titik terminasi kabel drop untuk terhubung dengan kabel patch FTTH aplikasi indoor dan mengintegrasikan serat splicing, terminasi, penyimpanan dan koneksi kabel dalam satu kotak perlindungan solid.

• ONT/ ONU = Optical Network Terminal atau Optical Network Unit.Fungsinya adalah : Melakukan konversi layanan dalam sinyal optik menjadi sinyal elektrik sebagai alat demultiplexer layanan Output layanan ONT/ONU adalah Voice, Video/ IP TVdan Data Internet.

Proses merancang jaringan ftth menggunakan google earth

Menginstal google earth

Mencari lokasi

Menentukan letak odp,tiang,dll

Dan memberi jarak pada setiap komponen ftth
